在塑料管道施工中，很多人都认为：只要按照标准温度、时间、压力来焊，什么季节都一样。事实上，夏季高温、冬季低温，会直接影响管材的熔融状态、散热速度与冷却效果。如果全年都采用同一套焊接参数，会出现夏季过焊降解、冬季虚焊假焊，后期大概率出现渗漏、开裂甚至脱焊。
塑料管道冬夏焊接的核心施工逻辑、参数标准、防护要求完全不同，吉庆集团将结合现场实操规范，详细拆解两季施工差异与精准管控要点。
塑料管道焊接的核心：是让管材接触面均匀熔融、分子充分渗透融合，再冷却定型。环境温度直接影响加热吸热效率、散热速度、冷却定型时长。
简单来说：夏季怕过熔，冬季怕失温，不能一套参数用全年。
施工维度 | 夏季高温施工 | 冬季低温施工 |
环境特点 | 气温高、日照强、散热慢，管材身稳定就偏高 | 气温低、风大、散热快，管材低温易脆化 |
核心风险 | 过度熔融导致脆焊、接口开裂；暴晒后管道热胀变形，对接错位 | 焊口快速失温、熔融不充分，形成虚焊、假焊；低温管材韧性变差，对接易崩边 |
加热参数 | 适当缩短加热时间，严禁超温加热，避免材料老化降解 | 适当延长加热时长、小幅补偿温度，环境低于5℃需加大参数补偿 |
冷却要求 | 自然缓慢冷却，禁止浇水、喷淋速冷，防止接口应力开裂 | 延长保压冷却时间，做好防风保温，杜绝寒风直吹焊口 |
前期准备 | 避开正午暴晒，管材遮阳存放，长距离管道按规范预留伸缩余量 | 有条件可在室内焊接，户外搭设防风围挡；焊前清理冰霜潮气 |

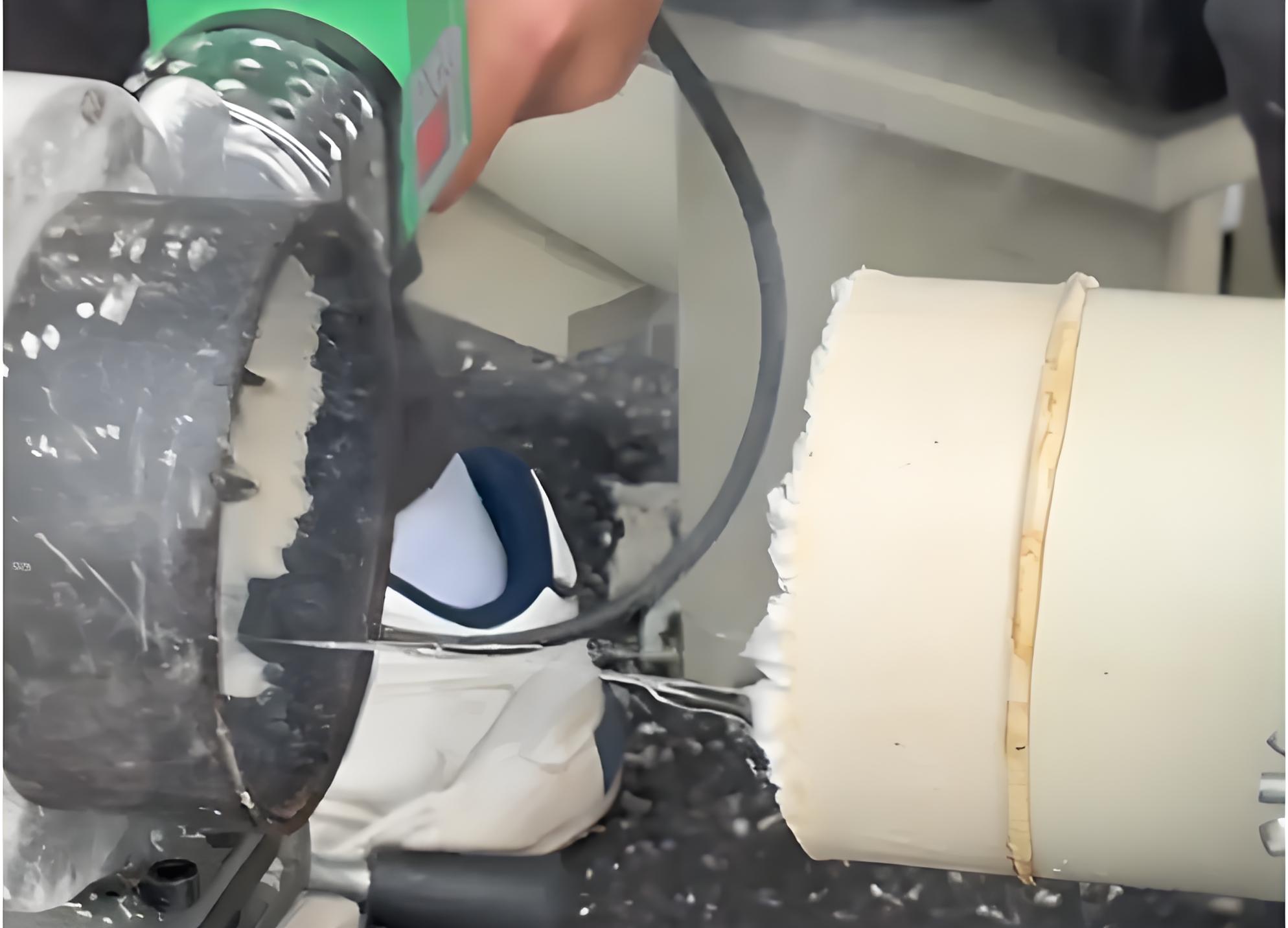

夏季环境温度高，焊接设备热量叠加环境高温，管材会出现过度熔融，很多时候“看着焊得很好，后期使用后开裂”，我们记住以下几个关键点：
焊接设备需提前预热稳压，确保板面温度均匀，避免局部过热。
夏季正午高温时段，管道暴晒会出现弯曲形变，对焊时容易产生错边、缝隙。

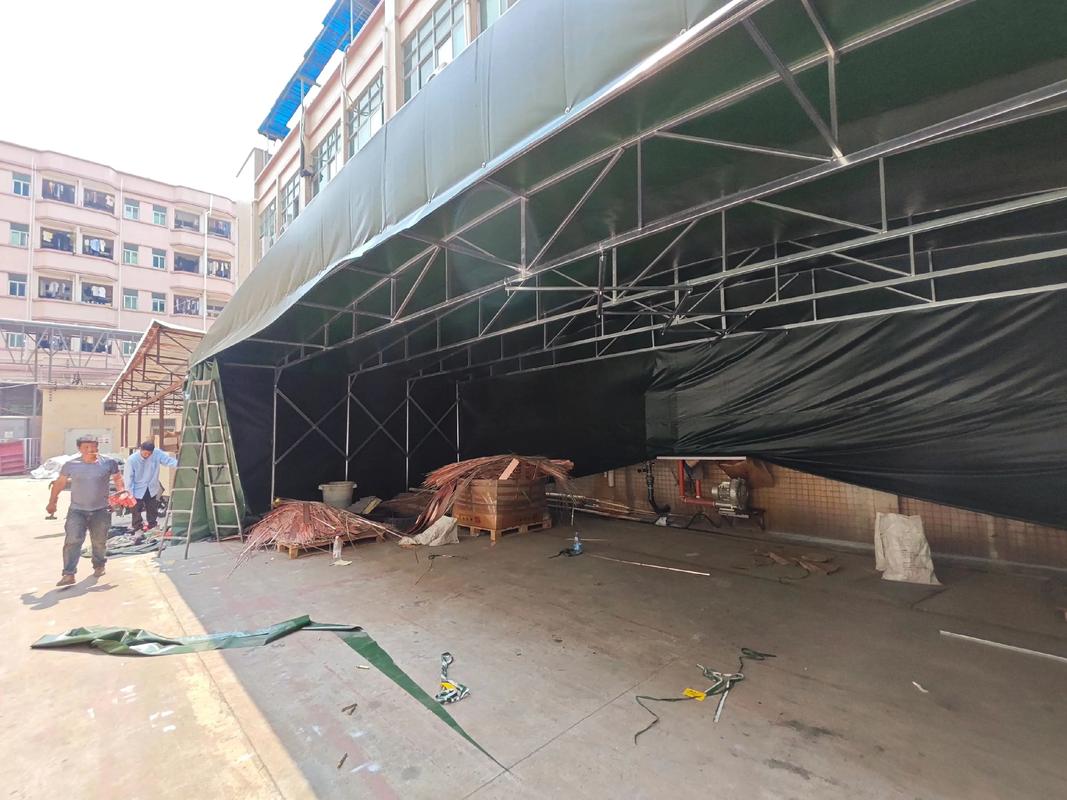

优先选择早晚低温时段施工，现场管材管件遮阳存放，禁止露天暴晒。长距离直管段施工，按规范预留伸缩余量或利用自然弯曲补偿热胀应力。
夏季焊口温度高，但不能浇水、冲水降温。突然降温会导致接口产生剧烈内应力，留下渗漏隐患，所以焊接后必须保持自然冷却。

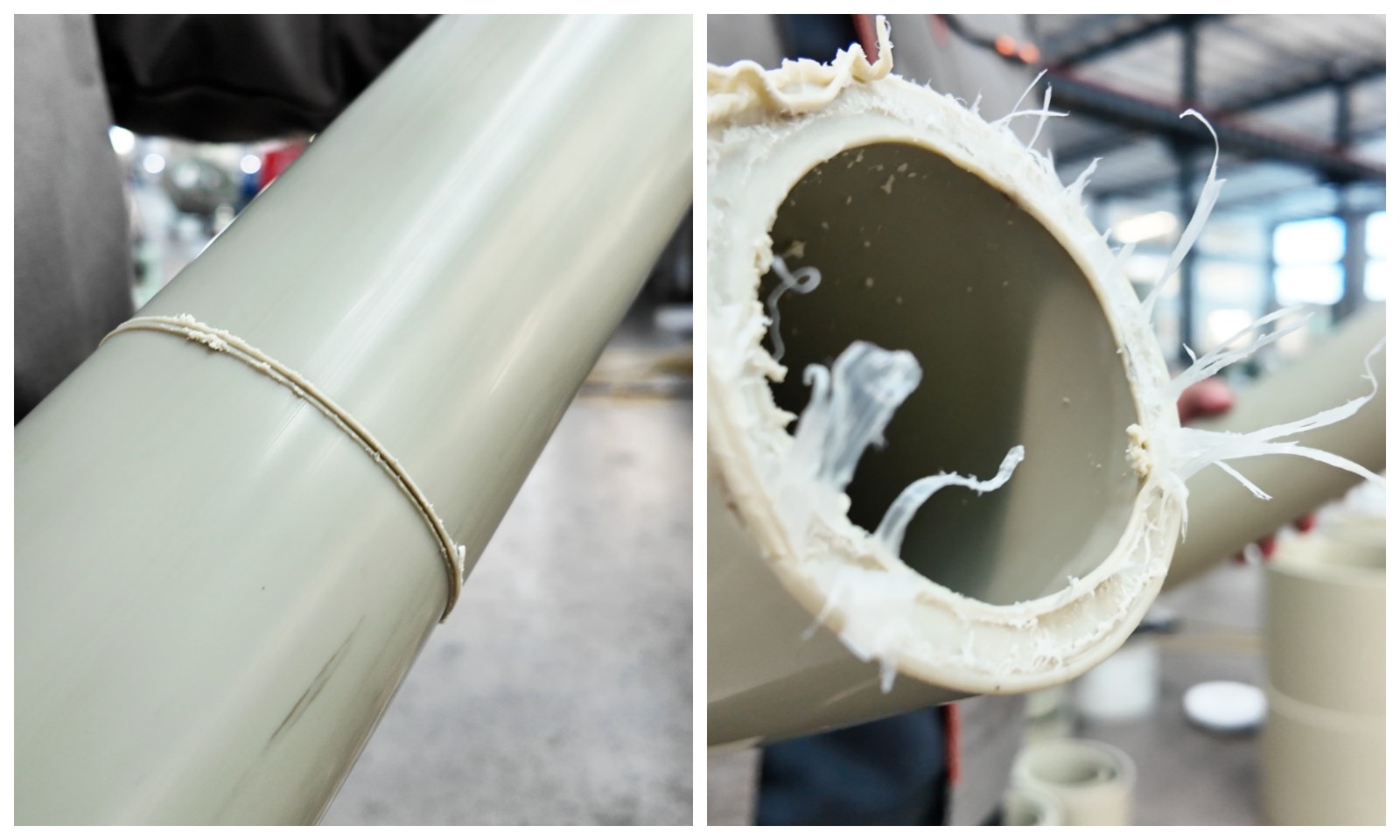

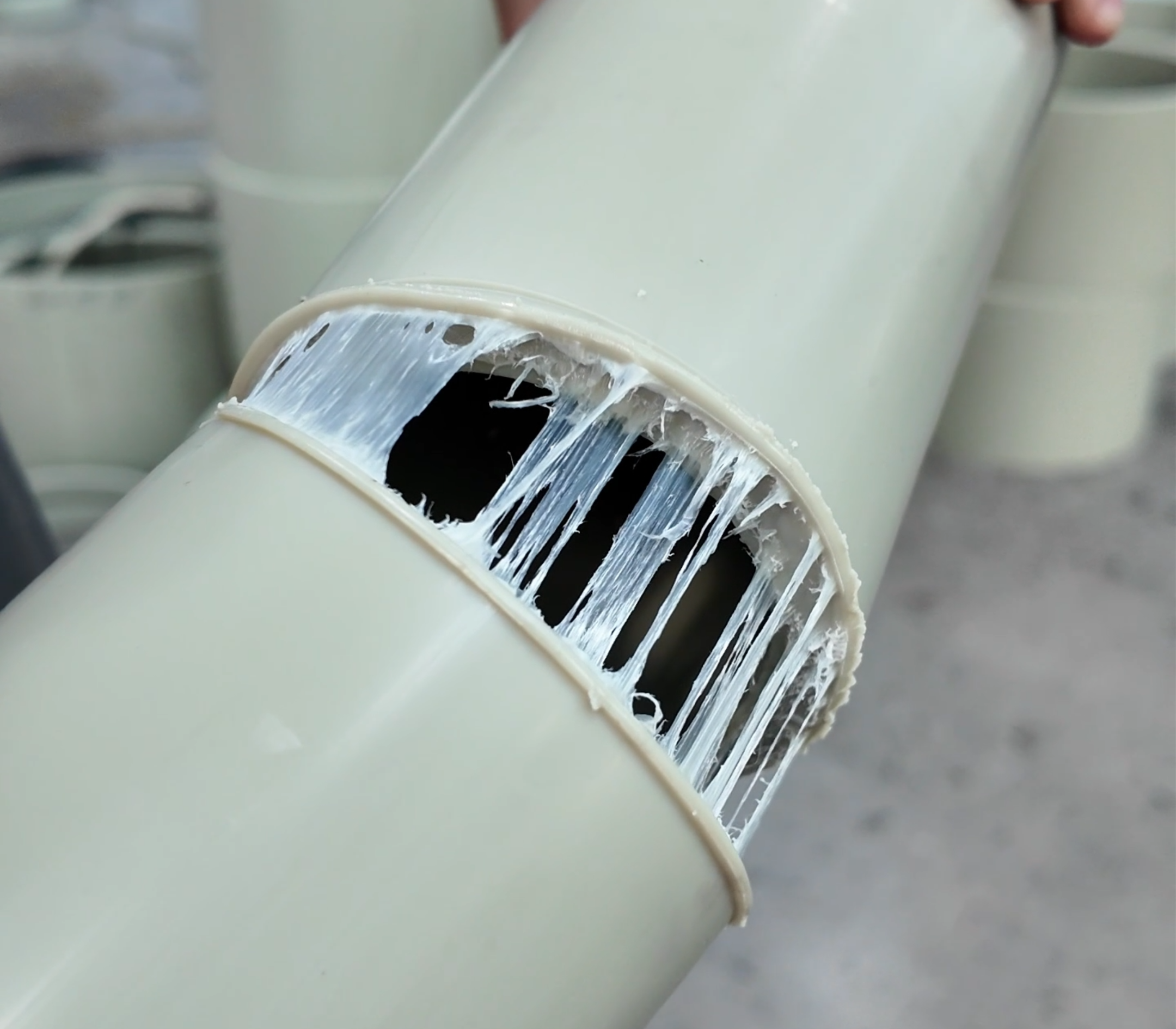

冬季气温低，大风天居多，户外焊接时管材散热速度是夏季的好几倍，焊口热量快速流失，导致熔融不充分、分子融合失效。
冬季施工核心是：补温、防风、延长冷却。
环境温度低于5℃时，需要调整工艺：适当延长加热时间或小幅度提升加热温度，补偿热量损耗，确保管材充分熔融。同时焊接设备提前10-15分钟开机恒温，保证板面温度均匀稳定。
冬季寒风是焊接大的隐形“杀手”，穿堂风会快速带走焊口热量，导致焊接失效。户外施工必须搭设挡风围挡，焊口成型后做好保温防护，避免寒风直吹。
冬季管材冷却速度快、韧性降低，如果按常规时间卸压，接口容易回弹、开裂。必须延长保压冷却时间，等待焊口完全自然降温定型后，再拆卸夹具、移动管材，保证接口结构稳定。
综上所述，塑料管道冬夏焊接绝不可以通用一套施工参数。夏季防暴晒、缓冷却，冬季防风冷、延定型。根据季节温度动态调整焊接工艺、防护措施与冷却标准，才能彻底规避虚焊、开裂、渗漏。
吉庆集团专注塑料管道制造与施工多年，针对不同气候条件可提供从工艺调整到现场防护的一站式焊接施工服务，确保各类市政、化工、新能源管道工程的质量与稳定性。
苏公网安备32118202000398号
